フローケミストリー

リアクタ・ミキサ

ワイエムシィでは、フロー式反応システムKeyChemシリーズに対応するリアクタ・ミキサを取り揃えています。混合型や材質など、用途に応じて選択することができます。

ラインナップ

ミキサ

Hadar (ハダル)
(Y字型)

Deneb (デネブ)
(Helix型)

Spica (スピカ)
(Static型)
シンプルなY字路での衝突によりミキシング
液適合成に最適		 攪拌力に優れ、有機合成に適した構造
三次元的に螺旋を描いて混合を行う		 分割合流によるミキシング

仕様

  材質 サイズ
縦×横×高さ (mm)		 容量 (μL) チャンネルサイズ　最小流路
幅×深さ (mm)		 型番
プレヒート部 ミキシング部
Hadar（Y字型） SUS316 30×30×1.3 17 1.4 0.5×0.1 KC-M-Y-SUS
ガラス 30×30×3.2 14 1.2 0.5×0.1 KC-M-Y-GL
PTFE 30×30×2.5 12 3.8 0.5×0.5 KC-M-Y-P
Deneb（Helix型） SUS316 30×30×1.8 57 32 0.2×0.2 KC-M-H-SUS
ガラス 30×30×3.2 52 33 0.2×0.2 KC-M-H-G
PTFE 30×30×3.5 96 56 0.2×0.5 KC-M-H-P
Spica（Static型） SUS316 30×30×1.8 57 20 0.2×0.2 KC-M-S-SUS
PTFE 30×30×3.5 96 39 0.2×0.5 KC-M-S-P

RTU (滞留時間ユニット)

Sirius（シリウス）

ミキサ内では完結しない反応は、滞留時間ユニット(RTU)を用いることで、反応時間を延長します。

型番 R006-50-S6 R005-50-S6 R004-50-S6
材質 SUS316
容量 1.5 mL 3.0 mL 4.5 mL

ミキサ＋RTU (滞留時間ユニット)

Rigel（リゲル）

Y字型ミキサと4.5 mLの滞留時間ユニット(RTU)を一枚のプレート内に搭載したタイプ

型番 KC-MR4.5-Y-SUS
材質 SUS316
容量 4.5 mL

ハウジング

ミキサハウジング

型番 YMC-P-0030-01
材質 アルミ

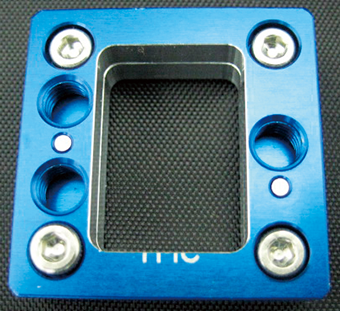

ミキサハウジング（内部観察用）

型番 YMC-P-0030-02
材質 アルミ

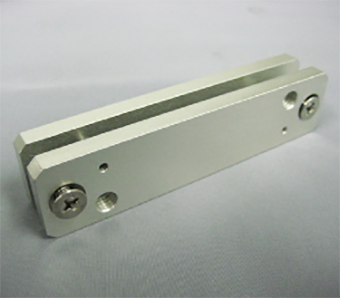

滞留時間ユニットハウジング

型番 YMC-P-0032
材質 アルミ

リアクタ

リアクタ

3タイプの材質をラインナップ

材質 ガラス SUS PTFE
流路深さ 0.5 mm 1.0 mm

＊型番、その他の流路深さについてはお問い合わせください。

カバーガラス

型番 YMC-P-LU08
材質 ガラス

リアクタハウジング

型番 YMC-P-0065
材質 SUS

ノリタケカンパニーリミテッド　スタティックミキサ

N30シリーズ

Tシリーズ

N40シリーズ

Cシリーズ
サニタリー配管タイプ
小口径モデル		 2液性接着剤の混合などに ガラス管タイプ
研究所などでのテスト用として		 化学工業のテスト用として
