充填剤
YMC-TriartおよびYMC-Triart Prepは、有機シリカハイブリッド基材を用いた分取HPLC用充填剤です。卓越した耐久性の充填剤で、アルカリ洗浄も可能です。また、機械的強度にも優れているため、繰り返し充填を行っても粒子の破損がほとんどありません。
化学的、機械的耐久性の高いYMC-Triart Prepは長期間使用することができ、コストパフォーマンスに優れています。
| 製品名 | 粒子径 (µm) |
細孔径 (nm) |
炭素含有率※ (%) |
使用pH範囲 |
|---|---|---|---|---|
| Triart SIL | 3, 5 | 12 | - | - |
| Triart C18 | 20 | 1-12 | ||
| Triart C8 | 17 | |||
| Triart Prep SIL | 7, 10, 15, 20 | - | - | |
| Triart Prep C18-S | 20 | 2-10 | ||
| Triart Prep C8-S | 10, 15, 20 | 17 | ||
| Triart Prep C4-S | 10 | 14 | ||
| Triart Prep Phenyl-S | 17 | |||
Triart Prep Bio200 C8 |
20 | 14 |
※有機シリカハイブリッド基材の炭素含有率を含む
Triart/Triart Prepはシリカゲルのシロキサンネットワーク構造にアルキル鎖を導入した有機シリカハイブリッド粒子を基材としています。この粒子は、シリカ系充填剤の優れた分離能・機械的強度とポリマー系充填剤の耐アルカリ性を兼ね備えています。さらに、フローリアクタ技術を応用した新規造粒技術を確立したことにより、微粒子の少ない均一な粒子製造が可能となりました。精密に制御された均一な粒子径と平滑な粒子表面、シャープな細孔径分布を有するため、優れたピーク形状や分離再現性が実現されます。
Triart Prepは、有機シリカハイブリッド基材に緻密な表面修飾を施し、卓越した耐久性を実現しました。トリフルオロ酢酸を含む移動相での分取精製や、アルカリ洗浄が要求される場合でも長寿命で、コストパフォーマンスに優れています。

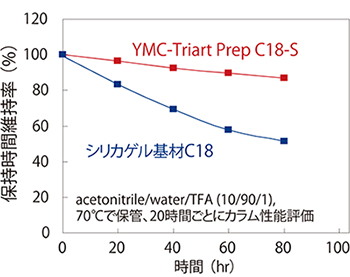

酸性条件 (pH 1, 70°C)
| カラム性能評価 | |
| Column | 10 µm, 12 nm, 250 X 4.6 mmI.D. |
|---|---|
| Eluent | acetonitrile/water (60/40) |
| Flow rate | 1.0 mL/min |
| Temperature | 37°C |
| Detection | UV at 254 nm |
| Sample | n-butyl benzoate |

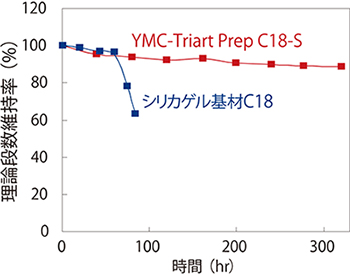

アルカリ性条件 (pH 11.5, 50°C)
| Column | 10 µm, 12 nm, 150 X 4.6 mmI.D. |
|---|---|
| Eluent | 50 mM triethylamine in methanol/ 50 mM triethylamine in water (20/80) |
| Flow rate | 1.0 mL/min |
| Temperature | 50°C |
| Detection | UV at 254 nm |
| Sample | caffeine |

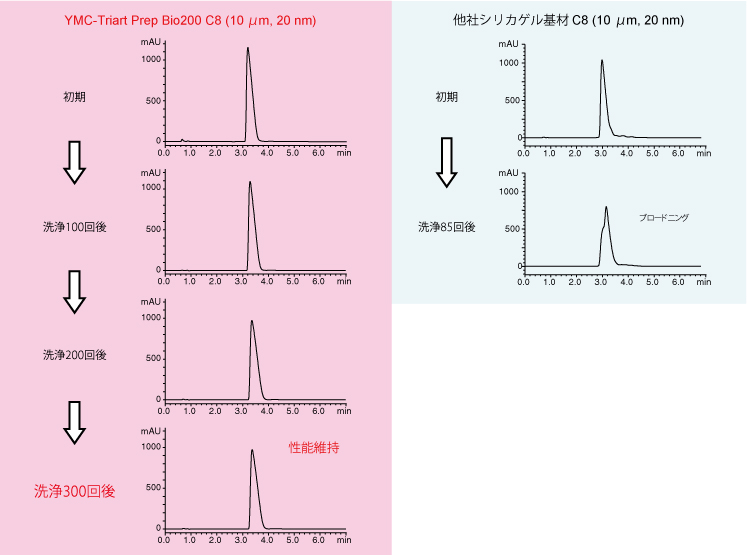

試料の繰り返し注入によりタンパク質などが充填剤に吸着すると充填剤の保持能が低下します。タンパク質が吸着した充填剤の再生にはアルカリ洗浄が有効です。従来のシリカゲル基材の充填剤ではアルカリ洗浄に対する耐久性に問題がありましたが、Triart Prepは耐アルカリ性に優れているため、アルカリ洗浄を繰り返して実施することも可能です。
試験条件
| Column | 50 X 4.6 mmI.D. |
|---|---|
| Eluent | A) water/TFA (100/0.1) B) acetonitrile 26-36%B (0-3 min), 36%B (3-4 min), 26%B (4-7 min) |
| Flow rate | 1.0 mL/min |
| Temperature | 25°C |
| Detection | UV at 280 nm |
| Injection | 30 µL |
| Sample | insulin (10 mg/mL) |
Triart Prepはシリカゲル基材の充填剤と同等以上の機械的強度を有しているため、可動栓カラムへの再充填を繰り返しても充填剤粒子の破損がなく、カラム圧力の上昇が認められません。

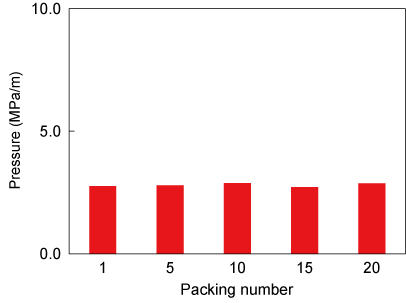

カラム圧力の変化
| 充填条件 | |
| Packing material | YMC-Triart Prep Bio200 C8 (10 µm, 20 nm) |
|---|---|
| Column size | 100 X 50 mmI.D. |
| Packing pressure | 6.5 MPa | カラム性能試験 |
| Eluent | methanol/water (85/15) |
| Flow rate | 50 mL/min |
| Temperature | ambient |

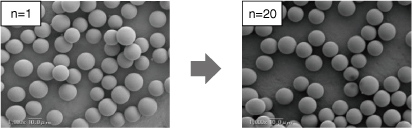

再充填による充填剤形状の変化

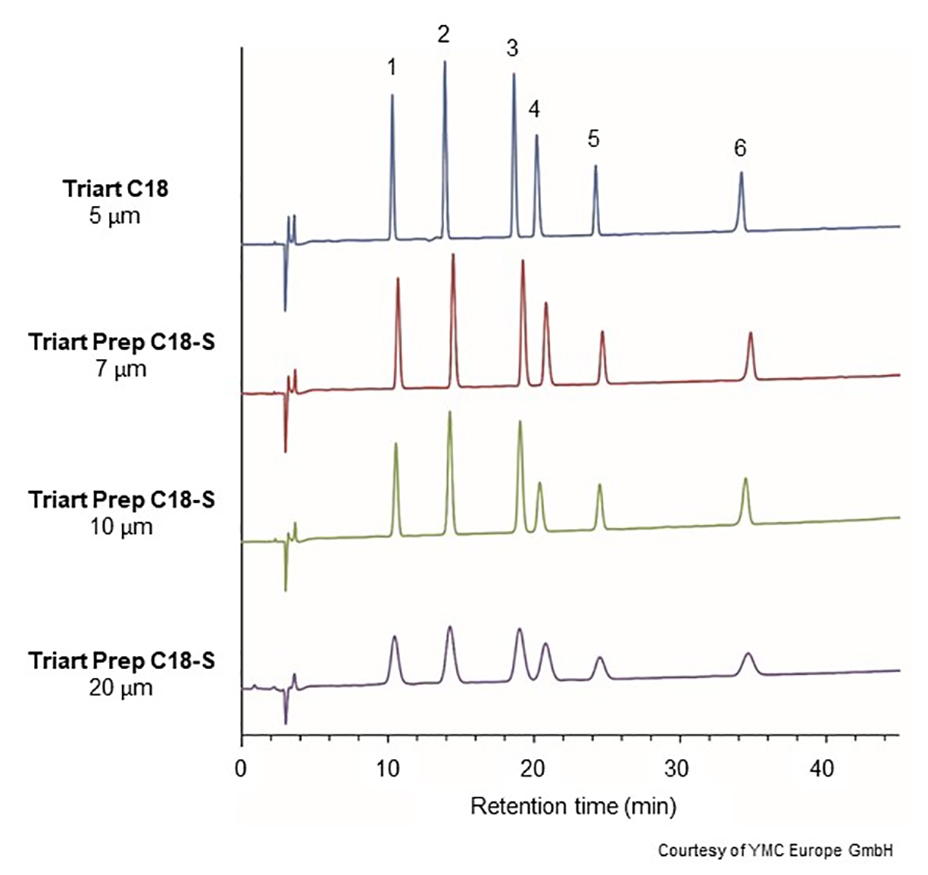

分取用充填剤Triart Prep C18-Sは、分析用のTriart C18と同等な選択性を示します。このため、分析から分取へのスケールアップが容易に実施できます。
また、Triart Prep C18-Sは粒子サイズ間で選択性が同じであるため、目的や分取スケールに応じて最適な粒子径が選択できます。
| Column | 250 X 4.6 mmI.D. |
|---|---|
| Eluent | A) water/TFA (100/0.1) B) acetonitrile/TFA (100/0.1) 20-40%B (0-45 min) |
| Flow rate | 1.0 mL/min |
| Temperature | 25°C |
| Detection | UV at 220 nm |
| Injection | 10 µL (0.167 mg/mL) |

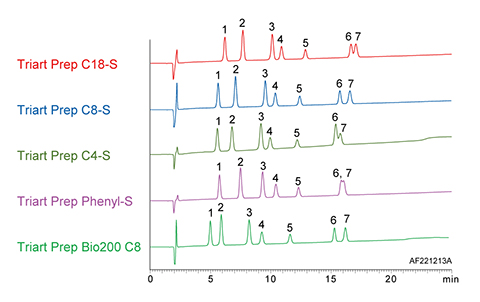

Triart Prep逆相充填剤を用いたペプチドの分離を比較しています。疎水性相互作用のほか、π-π相互作用や細孔径の違いにより、分離選択性に違いが見られます。
| Column | 150 X 4.6 mmI.D. |
|---|---|
| Eluent | A) water/TFA (100/0.1) B) acetonitrile/TFA (100/0.1) 20-45%B (0-25 min) |
| Flow rate | 1.0 mL/min |
| Temperature | 37°C |
| Detection | UV at 220 nm |
| Injection | 10 µL (0.143 mg/mL) |
